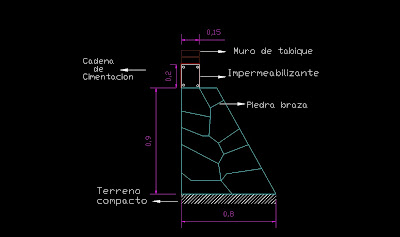

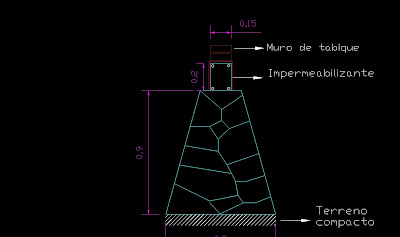

AQUI PRESENTO DOS SERIES DE MAMPOSTERIA  UNA DE COLINDANCIA Y LA OTRA INTERMEDIO HECHAS CON PIEDRA BRAZA PUESTAS SOBRE TERRENO COMPACTO CON UNA ALTURA DE .90 MTS DESDE LA SUP. DEL TERRENO HASTA EL  INICIO DE LA CADENA DE CIMENTACION LA CADENA CON .20 MTS DE ALTURA E IMPERMEABILIZADA CON UN MURO DE TABIQUE DE .15 MTS DE GROSOR ESTOS DIBUJOS FUERON HECHOS EN EL PROGRAMA DE AUTOCAD Y AL MISMO TIEMPO PARA LA CLASE DE AUTOCAD DONDE PODEMO9S APRENDER Y TENER LA CAPACIDAD DE HACER ESTOS TIPOS DE TRABAJOS

DETALLES CONSTRUCTIVOS

EN ESTOS DIBUJOD PRESENTO UNA SERIE DE COLUMNAS CON SUS RESPECTIVOS VARILLAS Y ESTRIBOS  BUENO ENESTE CASO LES PRESENTO COLUMNAS COMO LA COLUMNA CUADRADA CON ESTRIBOS SIMPLES ESTO NOS DICE QUE SOLO TIENE UN ESTRIBO A CIERTA CANTIDAD ESTA COLUMNA CONTIENE 8 VARILLAS TAMBIEN TENEMOS LA COLUMNA CUADRADA CON ESTRIBOS DOBLES ESTA COLUMNA A PESAR DE YA CONTENER UN ESTRIBO SIMPLE CONTIENE OTRO ESTRIBO EN MEDIO DE IGUAL FORMA CONTIENE 8 VARILLAS  TAMBIEN CUENTO CON LA COLUMNA RECTANGULAR CON ESTRIBO SIMPLE ESTA COLUMNA ESDE IGUAL ESTRUCTURA QUE LA CUADRADA SIMPLE PERO SOLO QUE ESTA COMO YA SE MENCIONO ES RECTANGULAR  Y SOLO CONTIENE 6 VARILLAS DE IGUAL FORMA SE ENCUENTR ALA COLUMNA RECTANGULAR CON ESTRIBO DOBLE ESTA COLUMNA UN ESTRIBO SECUNDARIO EXACTAMENTE AL MITAD DE DEL ESTRIBO SIMPLE

DESPUES TENEMOS TENEMOS LA COLUMNA REDONDA CON ESTRIBO SIMPLE ETSTA COLUMNA ESTA COLUMNA CONTIENE 8 VARILLAS CON ESTRIBOS SIMPLES SEPARADOS TAMBIEN TENEMOS NUESTRA COLUMNA  REDONDA  CON ESTROBO SUNCHADO ESTA COLUMNA TIENE LA CARACTERISTICA QUE DE3SDE QUE INICIA EL ESTRIBO SUBE HATA EL TERMINO DE LA COLUMNA SE VA AMARRANDO ENTRE LAS VARILLAS EN FORMA DE UN ESPIRAL POR ESO SE LE LLAMA  CO ESTRIBO SUNCHADO.TODOS ESTOS DIBUJOS FUERON HECHOS EN EL PROGRAMA DE AUTOCAD.

DETALLES CONTRUCTIVOS

BUENO AQUI PRESENTO UNA  SERIE DE TRABES O VIGAS APLICANDOLES UNA FUERZA "P" CON SU RESPECTIVO DIAGRAMA ESPACIAL SU DIAGRANA DE CUERPO LIBRE (D.C.L) Y SU DIAGRAMA DE MOMENTOS FLEXIONANTES TAMBIEN PRESENTO DE QUE MADIDA DE VARILLA FUE HECHA LA VIGA SUS ESTRIBOS ESTOS DIBUJOS FUERON HECHOS EN EL PROGRAMA DE AUTOCAD .

DETALLES CONSTRUCTIVOS

DETALLES CONSTRUCTIVOS

BUENO ESTE DIBUJO FUE REALIZADO EN EL PROGRAMA DE AUTOCAD Y ES UNA LOZA DE VIGUETAS CON SU DETALLE (DETALLE "A") ESTA LOZA CONTIENE SUS RESPECTIVAS VIGUETAS Y SUS CASTILLOS A 3 MTS Y SUS VIGUETAS A CADA .70 MTS. CON UNAS COLUMNAS (C1)

DETALLES CONSTRUCTIVOS

BUENO LES VOY A DAR UNA BREVE EXPLICACION DE LO QUE SON ESTOS DIBUJOS ESTE ULTIMO DIBUJO ES UNA ZAPATA DE CIMENTACION OTAMBIEN LLAMADA CORTE,SECCION O ALZADO DE ZAPATA.

ETA CONFORMADO POR UNA COLUMNA QUE ES DE 30*30 CM CON VARILAS QUE SON 4 DEL No 4 MAS 4 DEL No 5 CO ESTRIBOS DEL No 3 A 20 CM DE SEPARACION EN LOS EXTREMOS Y SON DOBLES TAMBIE ESTA CONFORMADO POR UN DADO QUE ES DE 45*45 CM Y CON 8 VARILLAS DEL No 5 Y SUS ESTRIBOS CON VARILLAS DEL No 3 A CADA 20 CMTAMBIEN CUENTA CON LO QUE SERIA EL ARMADO DE ZAPATA QUE SERIA LA PLANTA QUE TIENE UNA SUPERFICIE DE 2.10 MTS UNA PARRILLA CON VARILLAS DEL No 4 A 20 CM EN AMBOS SENTIDOS

BUENO LAS DIMENSIONES DE LA ZAPATA EN GRAL SON COMO YA SE HABIA MENCIONADO TIENE UNA SUPERFICIE DE 2.10 MTS DE ALTURA DE LA SUPERFICIE HACIA EL ESCARPIO ES DE 20 CM Y DE LA SUPERFICIE HASTA DON DE SE ORIUGINA EL DADO ES DE 45 CM LA PARRILLA DE LA SUPEFICIE DE LA TIERRA DEBE ESTAR SEPARADA APROX. 3 CM

BUENO ESTE DIBUJO FUE RALIZADO CON EL PROGRAMA DE AUTOCAD Y AQUI LES HE PRESENTADO BREVEMENTE COMO FUE REALIZADO.

BUENO ES TE DIBUJO ES UNA ESFERA SOLIDA SE CREO UTILIZANDO EL PROGRAMA DE AUTOCAD EN ESTE PROGRAMA ESTA DISEÑADO Y TIENE LA CAPACIDAD DE CREAR PLANOS Y DIBUJOS COMO EL QUE HAORA SE MUESTRA
BUENO ESTA ESFERA SE CREO UTILIZANDO LOS COMANDOS DE MODE LADO CREANDO PRIMERO LA ESFERA TAMBIEN SE UTILIZARON LOS COMANDOS DE RENDER ORBITA Y VISTA ENTRE OTROS SE PROCEDIO A DARLE EL SOLIDO DE COLOR MARRON Y UNA VISTA POSTERIOR EN EL COMANDO RENDER SE ESCOGIO EL TIPO DE MATERIALES QUE SE INTERESARIA DAR A LA ESFERA Y ASI SE ESCOGIO EL MATERIAL QUE ES EL COLOR DE LA ESFERA Y ASI ES COMO OBTUVIMOS LA ESFERA AQUI PRESENTADA QUE FUE REALIZADA CON EL PROGRAMADE AUTOCAD 2007
